Podajnik ślimakowy — jak zabezpieczyć go przed zużyciem i abrazją?

Przenośnik ślimakowy to urządzenie pozornie proste — obracający się wał z piórem w korycie lub rurze, napędzany silnikiem przez przekładnię. Ta prostota kończy się w momencie, gdy trafia do niego kwarcowy piasek, popiół z elektrofiltra albo żużel z odlewni. Elementem, który w praktyce decyduje o tym, czy podajnik przepracuje dwa sezony, czy dwanaście lat — jest sposób, w jaki zabezpieczono powierzchnię roboczą piór ślimaka przed abrazją. Ta decyzja zapada na etapie projektu, nie na etapie eksploatacji.

Ten artykuł zbiera w jednym miejscu realne metody ochrony podajników ślimakowych przed zużyciem — od doboru materiału bazowego (S355, HARDOX, stale specjalne) przez napawanie węglikami wolframu i ceramikę natryskową, aż po decyzje konstrukcyjne, które mogą odciążyć pióro, zanim zdąży się zetrzeć. Każda metoda ma swój obszar zastosowania i swój koszt. Ślepe „dajemy HARDOX do wszystkiego” bywa równie kosztownym błędem, co niedoszacowanie ścieralności transportowanego medium.

Co tak naprawdę niszczy pióra podajnika ślimakowego?

Zużycie piór i korpusu przenośnika ślimakowego to nie jedno zjawisko — to kilka nałożonych na siebie mechanizmów. Dobór właściwego zabezpieczenia zaczyna się od rozpoznania, który z nich dominuje w danym procesie.

• Abrazja ścierna (ścieranie materiałem) — najczęstsza przyczyna. Twarde, ostrokrawędziste cząstki (kwarc, żużel, ceramika, popiół) działają jak papier ścierny na krawędzi pióra. Zużywa się przede wszystkim zewnętrzny obwód ślimaka i wewnętrzna powierzchnia koryta w strefie kontaktu.
• Erozja — mikrouderzenia cząstek — materiał drobnoziarnisty, poruszający się z dużą prędkością względem pióra, wybija mikroskopijne fragmenty powierzchni. Typowe przy transporcie pyłu cementowego, popiołów lotnych, mąk mineralnych.
• Korozja chemiczna — kwasy organiczne (garbniki, kiszonki, soki pofermentacyjne), sole, wilgoć — działanie chemiczne osłabia strukturę metalu, który potem szybciej się ściera. Korozja i abrazja razem działają dużo destrukcyjniej niż każda z osobna.
• Zużycie temperaturowe — w przetwórstwie klinkieru, żużla pieca wielkopiecowego, popiołów gorących z kotłów — wysoka temperatura obniża twardość stali zwykłej i przyspiesza ścieranie. Tu potrzebne są stale żaroodporne.
• Uszkodzenia mechaniczne — dostanie się do przenośnika ciała obcego (kawałek metalu, kamień, narzędzie pozostawione nieuważnie w silosie) może zniszczyć pióro w ciągu sekund, niezależnie od tego, jak dobrze było zabezpieczone przed normalnym zużyciem.

W większości rzeczywistych aplikacji dominuje abrazja ścierna, często wzmocniona obecnością wilgoci lub agresywnego chemicznie środowiska. Ale konkretny udział każdego z tych mechanizmów trzeba rozpoznać przed doborem materiału — inaczej można zainwestować w drogą stal trudnościeralną tam, gdzie realnym problemem jest korozja, a nie ścieranie.

Dobór materiału bazowego — pierwsza linia obrony

Zanim pomyśli się o powłokach nakładanych na pióro, warto rozważyć wybór odpowiedniego gatunku stali na sam ślimak. Zmiana materiału bazowego to często najtańsze i najskuteczniejsze rozwiązanie dla szerokiej kategorii materiałów transportowanych.

Stal konstrukcyjna S235 i S355 — dla mediów nieagresywnych

Stal czarna konstrukcyjna jest standardem dla materiałów, które nie są ani szczególnie ścierne, ani chemicznie agresywne. Dobrze sprawdza się przy transporcie zbóż, trocin, zrębki, pelletu, paszy granulowanej, ekogroszku, węgla kamiennego średniej ziarnistości. Jej zaletą jest dobra cena i łatwość obróbki — spawania, gięcia, napawania regeneracyjnego. Gdy ślimak S355 w końcu się zużyje (zwykle po kilku latach normalnej pracy), wymiana lub regeneracja nie stanowi problemu budżetowego.

Granica jej zastosowania leży tam, gdzie transportowany materiał zawiera twarde cząstki mineralne — piasek kwarcowy, żwir, żużel, szkło, popiół lotny. Tam stal czarna zużywa się w tempie, które przestaje być ekonomicznie uzasadnione i warto przejść na materiał twardszy.

HARDOX 400 i HARDOX 500 — gdy liczy się twardość

HARDOX to rodzina stali trudnościeralnych produkowanych przez SSAB, które w praktyce przemysłowej stały się standardem dla elementów narażonych na silną abrazję. Kluczowe dla podajników ślimakowych są dwa gatunki:

• HARDOX 400 — twardość nominalna 400 HBW (370–430 HBW), czyli ok. 40–43 HRC. Uniwersalna stal o dobrej udarności, podatna na gięcie i spawanie. Pracuje przy średnich obciążeniach ściernych — kruszywa drobne, piasek, popioły z domieszką wilgoci, kruszywo kwarcowe.
• HARDOX 500 — twardość 500 HBW (470–530 HBW), ok. 48–51 HRC. Istotnie wyższa odporność na ścieranie, ceną nieco niższej udarności. Stosowany przy bardzo ściernych materiałach: żużel wielkopiecowy, kwarcyt, popioły gruboziarniste, gruz rozbiórkowy, odpady z produkcji ceramiki.

W praktyce pióra HARDOX pracują wielokrotnie dłużej niż te ze stali węglowej przy agresywnych, abrazyjnych materiałach — wyższy koszt materiału zwraca się przez wydłużony czas eksploatacji bez wymiany elementów roboczych. Dodatkową zaletą HARDOX-u jest hartowanie na wskroś — twardość rdzenia wynosi minimum 90% twardości powierzchni, więc pióro zachowuje odporność nawet wtedy, gdy zetrze się kilka milimetrów materiału. Ślimak nie robi się w trakcie eksploatacji „miększy” — pracuje przewidywalnie przez cały okres użycia.

W ofercie Kamarch znajdują się też gatunki pokrewne — ROC400 oraz CREUSABRO 4800. Ten ostatni jest szczególnie ciekawy tam, gdzie potrzebna jest bardzo dobra obrabialność w warsztacie przy zachowaniu wysokiej twardości powierzchni — użyteczne przy piórach o skomplikowanym kształcie albo przy konieczności częstych regeneracji.

Stale specjalne — kwasoodporne, żaroodporne i ATEX

Nie wszystkie problemy da się rozwiązać twardością. Dla specyficznych środowisk stosuje się stale specjalne, w których dominującą cechą nie jest odporność na ścieranie, lecz odporność na czynnik chemiczny albo temperaturowy:

• Stal kwasoodporna 304 i 316L — dla przemysłu spożywczego, farmaceutycznego, chemicznego i recyklingu, gdzie podajnik pracuje w środowisku agresywnym chemicznie lub wymaga mycia kwasami organicznymi. Możliwe polerowanie wewnętrznej powierzchni do standardu GMP, atesty materiałowe.
• Stal żaroodporna 1.4828 — zachowuje wytrzymałość i twardość do temperatury 900°C. Niezbędna przy transporcie gorącego klinkieru, żużla pieca wielkopiecowego, popiołów z kotłów przemysłowych, materiałów wychodzących bezpośrednio z pieców obrotowych.
• Wykonanie ATEX — dla branż z atmosferą potencjalnie wybuchową: przemiał mąki i pyłów zbożowych, pyły drzewne, pyły węglowe w elektrowniach, pyły metaliczne w odlewniach. Nie chodzi tu o sam materiał, lecz o całościową konstrukcję — uszczelnienia, iskrobezpieczne łożyska, kontrolowane odprowadzenie elektryczności statycznej.

Te wykonania często się łączą — stal żaroodporna w konstrukcji ATEX dla popiołów z kotła, 316L w wykonaniu GMP dla premiksów farmaceutycznych, HARDOX w wersji kwasoodpornej dla odpadów garbarskich z dużą zawartością ściernego piasku. W projekcie pojedynczego podajnika nierzadko trzeba zbilansować dwa lub trzy wymagania jednocześnie.

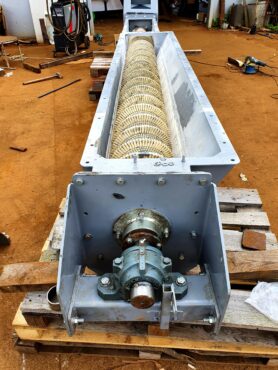

Powłoki ochronne nakładane na pióra ślimaka

Drugim etapem — często stosowanym razem z doborem dobrego materiału bazowego, a nie zamiast niego — jest nałożenie powłoki ochronnej na najbardziej narażone powierzchnie pióra. Celowo na najbardziej narażone, nie na całość. Powłoka nakładana punktowo, tam gdzie realnie zachodzi zużycie, daje najlepszy stosunek ceny do efektu.

Napawanie węglikami wolframu — najtwardsza praktyczna obrona

Napawanie węglikiem wolframu (WC) jest obecnie najczęściej stosowaną metodą zabezpieczania krawędzi piór ślimaka pracujących z silnie ściernymi materiałami. Węgliki wolframu mają twardość rzędu 2400–3000 HV — to wielokrotnie więcej niż jakakolwiek stal i porównywalne z minerałami typu kwarc czy korund, które zwykle stanowią źródło abrazji. Innymi słowy: napawana warstwa zamiast się zużywać, może miejscami nawet „ścierać” transportowany materiał.

W praktyce stosuje się kilka wariantów technicznych:

• Napawanie gazowe linką wolframową (WC w osnowie niklowej lub żelaznej) — technika warsztatowa, stosunkowo prosta, idealna do regeneracji krawędzi piór w gotowych, zużytych ślimakach. Węgliki są osadzone w miękkiej osnowie metalicznej i wystają ponad powierzchnię — pełnią rolę mikroskopijnych „zębów” tnących, a osnoba jest stopniowo zużywana, odsłaniając kolejne ziarna.
• Napawanie łukowe drutem proszkowym z WC — produkcyjna metoda nakładania grubszych warstw (2–5 mm) na nowych piórach. Wyższa wydajność, większa kontrola nad geometrią nakładki.
• Napawanie plazmowe PTA (Plasma Transferred Arc) — najprecyzyjniejsza metoda, zwykle stosowana przy ślimakach pras (wytłaczarki, prasy ślimakowe do odwadniania), gdzie liczy się nie tylko twardość, ale też gładkość i powtarzalność geometrii pióra. Możliwe do uzyskania twardości: 40–60 HRC w zależności od proszku (na osnowie niklowej, kobaltowej lub żelaznej).

W literaturze branżowej podaje się, że napawanie węglikiem wolframu potrafi wydłużyć żywotność elementów roboczych nawet kilkukrotnie — dokładny wskaźnik zależy od rodzaju transportowanego materiału, warunków pracy i jakości samego napawania. Na pewno jest to technika dużo droższa od samego doboru twardszej stali, ale w aplikacjach z bardzo ściernymi materiałami (kruszywa kwarcowe, żużel, popioły gruboziarniste) różnica między wymianą ślimaka co sezon a co pięć lat pokrywa koszt napawania wielokrotnie.

Stopy na bazie niklu i kobaltu — Colmonoy, Stellit

Dla specyficznych zastosowań, gdzie liczy się jednoczesna odporność na ścieranie i korozję (np. ślimaki w przemyśle chemicznym, farmaceutycznym, przy przetwórstwie tworzyw sztucznych), stosuje się napoiny na bazie stopów niklu lub kobaltu wzmocnione węglikami chromu i wolframu. Typowe rozwiązania z katalogów producentów:

• Stellit 6 (osnowa kobaltowa) — twardość napoiny ok. 43 HRC, bardzo dobra odporność na ścieranie typu metal-metal, erozję i korozję.
• Colmonoy 56 (osnowa niklowa) — twardość 56–61 HRC dzięki wydzieleniom borków chromu, doskonały w warunkach korozyjnych.
• Colmonoy 83 (proszek węglikowy na osnowie niklowej) — twardość 50–55 HRC, odporność na ścieranie zapewniają węgliki chromu z dodatkiem bardzo twardych węglików wolframu.

Te rozwiązania są kosztowne, ale w zastosowaniach takich jak ślimaki pras ślimakowych pracujące z surowcami chemicznymi albo podajniki w instalacjach chemicznych — potrafią kilkukrotnie zwiększyć odporność na ścieranie i korozję jednocześnie. Jeden materiał bazowy plus odpowiednio dobrana napoina zastępują konieczność wykonania całego pióra ze stali specjalnej.

Ceramika natryskowa Al₂O₃ — do drobnoziarnistych ściernych frakcji

W przypadku materiałów drobnoziarnistych, bardzo ściernych (mączki mineralne, pyły ścierne, cement, piasek formierski) stosuje się inne podejście — pokrycie pióra albo wykładzin koryta powłoką ceramiczną na bazie tlenku glinu Al₂O₃ lub tlenku chromu Cr₂O₃. Ceramika z tlenku glinu ma twardość rzędu 80+ HRA przy zawartości Al₂O₃ powyżej 92% — to poziom porównywalny z korundem. Dodatkową zaletą jest odporność chemiczna (na kwasy i zasady) oraz termiczna (do 1000°C).

Powłoki ceramiczne nakłada się dwiema podstawowymi metodami:

• Natrysk plazmowy — warstwa o grubości 0,1–0,5 mm, dobra przyczepność, stosowany na piórach i wnętrzach koryt.
• Klejenie płytek ceramicznych na wykładzinach koryta — odrębne gotowe elementy z ceramiki Al₂O₃ klejone lub montowane mechanicznie na wewnętrznej powierzchni rury/koryta. Wymienne po zużyciu bez potrzeby remontu całej obudowy.

Ograniczenie ceramiki: jest twarda, ale krucha. Przy transporcie materiałów z dużymi grudkami, kamieniami, ciałami obcymi — łatwo pęka i się odspaja. Dlatego stosuje się ją w aplikacjach z pewnością co do granulacji materiału, często jako uzupełnienie sit i separatorów zabezpieczających przed dużymi frakcjami.

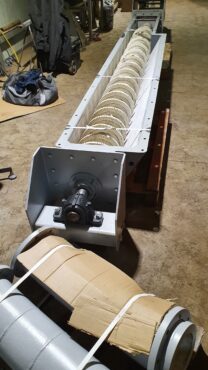

Rozwiązania konstrukcyjne — co można zrobić, zanim zacznie się zużywać

Samo nakładanie powłok to tylko część historii. Równie ważne — często skuteczniejsze i tańsze — są decyzje konstrukcyjne, które zmniejszają samo obciążenie pióra w trakcie pracy. To właśnie na etapie projektowania i doboru przenośnika można najskuteczniej zapobiegać jego zużyciu.

Konstrukcja modułowa z wymiennymi wykładzinami

W podajnikach do cementu, popiołów, kruszyw Kamarch stosuje modułową konstrukcję, w której wewnętrzne wykładziny korytowe i newralgiczne fragmenty pióra są wymienialne bez demontażu całego urządzenia. Gdy wykładzina w konkretnym miejscu zużyje się (a zużycie zwykle nie jest równomierne — istnieją „punkty gorące” przy wlocie, w strefach kaskadowych, na kolanach), wymienia się tylko ten segment, nie cały korpus.

Konsekwencja praktyczna: zamiast wymiany całego podajnika co 3–4 lata, wymiana wybranych wykładzin co 6–12 miesięcy przy dużo niższym koszcie jednorazowym i krótszym przestoju. Przy podajnikach do cementu z wydajnością 100+ t/h, gdzie przestój kosztuje nierzadko wielokrotnie więcej niż sam podajnik, taka konstrukcja potrafi zwrócić się w pierwszym roku eksploatacji.

Dobór kąta nachylenia, prędkości i wypełnienia

Trzy parametry projektowe wpływają bezpośrednio na tempo zużycia:

• Kąt nachylenia — korytowy podajnik pracuje z pełną wydajnością do około 20°, powyżej tego kąta materiał zaczyna się cofać, zwiększa się tarcie pióro-materiał, rośnie zużycie. Dla większych kątów (do pionu włącznie) stosuje się podajniki rurowe — szczelne, bez emisji pyłu, ale z inną charakterystyką zużycia (dużo bardziej równomierne, bo cały obwód pióra pracuje).
• Prędkość obrotowa ślimaka — im wyższa, tym większe prędkości liniowe cząstek względem pióra, tym intensywniejsza abrazja. Zbyt wolno — nie ma wydajności. Zbyt szybko — zużycie i hałas. Optymalna prędkość zależy od granulacji i gęstości materiału, w praktyce mieści się zwykle w zakresie 20–80 obr/min, z typową wartością dla materiałów sypkich rzędu 40–60 obr/min.
• Stopień wypełnienia koryta — przy pełnym wypełnieniu materiał trze o pióra całą swoją masą, co zwiększa tarcie i moment napędowy. Typowe projektowe wypełnienie dla materiałów lekkich to 30–45%, dla ciężkich 15–30%. Przewymiarowanie geometrii przenośnika (dobranie większej średnicy niż wymaga wydajność) zmniejsza wypełnienie i wydłuża żywotność — kosztem wyższej ceny samego urządzenia.

Te trzy parametry są ze sobą powiązane — zmiana jednego wymaga rekalkulacji pozostałych. Dlatego właściwy dobór musi zapaść na etapie projektu, z pełnym rozpoznaniem, jaki materiał, w jakiej ilości, pod jakim kątem i w jakich warunkach ma być transportowany. Metoda „jakoś to będzie” kończy się zwykle wczesną wymianą ślimaka lub niższą niż zakładano wydajnością.

Sita, separatory i rozdrabniacze przed wejściem

Najprostsze i często najtańsze zabezpieczenie przenośnika ślimakowego to niedopuszczenie do niego tego, czego nie ma transportować. W linii technologicznej przed zasypem warto zastosować:

• Separator magnetyczny — usuwa metalowe ciała obce (zerwane śruby, kawałki drutu, narzędzia). Jedno kliknięcie separatora potrafi uratować pióro ślimaka przed kilkogodzinnym remontem.
• Sito wstępne — zatrzymuje duże frakcje i ciała obce niemagnetyczne (kamienie, drewno, kawałki ceramiki), które nie powinny trafić do podajnika zaprojektowanego dla materiału drobniejszego.
• Rozdrabniacz lub kruszarka — dla materiałów o zmiennej granulacji, gdzie duże grudki (zbrylony cement, przesuszona pasza) mogłyby przeciążyć przenośnik. Ujednolicenie frakcji zmniejsza szczytowe obciążenia na piórze.

W sumie: najlepiej zabezpieczony przenośnik to taki, który nie musi pracować w trybie awaryjnym. Rozwiązania poboczne chroniące wlot potrafią wydłużyć żywotność kluczowych elementów razy kilka, a kosztują ułamek tego, co zaawansowane powłoki na piórach.

Jak dobrać zabezpieczenie do konkretnego materiału?

Poniższa tabela pokazuje, jak w praktyce łączy się dobór materiału bazowego z ewentualnymi powłokami ochronnymi w typowych zastosowaniach przemysłowych. To uproszczenie — rzeczywiste decyzje zapadają z uwzględnieniem wielu dodatkowych czynników (wilgotność, temperatura, wymagania higieniczne, budżet) — ale pokazuje logikę doboru.

Kluczowa uwaga: w praktyce te kategorie rzadko występują czysto. Typowe wyzwanie to „transport popiołu z kotła o temperaturze 400°C z dużą zawartością drobnych cząstek kwarcowych w instalacji ATEX” — czyli kombinacja trzech mechanizmów. Właściwy dobór wtedy nie jest wyborem jednej technologii, tylko zaprojektowaniem rozwiązania, które zrównoważy wszystkie trzy wymagania.

Kiedy warto regenerować, a kiedy wymienić wał?

Wał ślimakowy zużyty częściowo da się zregenerować — w specjalistycznym zakładzie lub na budowie. Typowe procesy regeneracyjne:

• Napawanie zużytej krawędzi pióra z przywróceniem nominalnej geometrii
• Wymiana samych zużytych sekcji pióra przy zachowaniu wału bazowego
• Nałożenie powłoki trudnościeralnej na pióra, które pierwotnie jej nie miały — po uprzednim oczyszczeniu i weryfikacji, że pióro nie ma mikropęknięć zmęczeniowych

Decyzja regenerować czy wymieniać zależy od kilku czynników: stopnia zużycia pióra (powyżej 30–40% ścieńczenia ścianki zwykle nie opłaca się już regenerować), stanu wału (jeśli ma skręcenie lub pęknięcia zmęczeniowe — tylko wymiana), wieku urządzenia (podajnik pracujący już 15+ lat często ma zużycie w wielu miejscach naraz, nie tylko na piórach) i dostępności części zamiennych (dla standardowych typów szybciej i taniej jest wymienić cały wał, dla nietypowych — regeneracja bywa jedyną realną opcją).

Ważne: nawet przy regeneracji warto wykorzystać okazję do wprowadzenia lepszego zabezpieczenia niż było pierwotnie. Jeśli ślimak zużył się po dwóch latach pracy z materiałem abrazyjnym, wymieniając go na identyczny, można oczekiwać identycznego wyniku. Regeneracja z dodatkową powłoką WC lub wykładziną ceramiczną w korycie to moment, żeby ten cykl skrócić albo wydłużyć żywotność.

Doświadczenie Kamarch w dobieraniu zabezpieczeń

W podajnikach ślimakowych produkowanych przez Kamarch dobór zabezpieczenia nie zaczyna się od katalogu, tylko od rozpoznania konkretnego procesu u klienta: jaki materiał, w jakiej formie, przy jakiej wilgotności i temperaturze, z jaką wydajnością, w jakiej lokalizacji. Dopiero na tej podstawie projektuje się:

• Materiał bazowy piór i koryta — S355, HARDOX 400/500, ROC400, CREUSABRO 4800, 304/316L, stal żaroodporna 1.4828
• Ewentualne napawanie węglikami wolframu na krawędziach piór — przy ściernych kruszywach, żużlu, popiołach gruboziarnistych
• Ceramikę natryskową na piórach lub wykładziny ceramiczne w korycie — dla drobnoziarnistych pyłów ściernych
• Konstrukcję modułową z wymiennymi segmentami przy podajnikach ciężkoprzemysłowych — cementownie, elektrownie, gipsownie
• Wykonanie ATEX, GMP lub atesty kontaktu z żywnością — tam, gdzie wymaga tego branża

Możliwości techniczne obejmują podajniki o średnicy do 1200 mm, długości do 14 metrów, grubości pióra do 50 mm i wydajności sięgającej 170 t/h (dla podajników do cementu). Ta sama logika dotyczy pras ślimakowych i innych realizacji — tam, gdzie pióro ślimaka pracuje pod dużym naciskiem na surowcach ściernych (odpady garbarskie, wytłoczyny olejowe, osady z piaskiem), dobór materiału i powłok przebiega identycznie.

W praktyce dla wielu klientów pierwszym krokiem jest audyt zużytego ślimaka — ze zdjęć i próbki transportowanego materiału często da się powiedzieć, czy dominuje abrazja, erozja czy korozja, i zaproponować zabezpieczenie konkretniejsze niż „damy HARDOX”. Ta analiza poprzedza wycenę i wprost przekłada się na to, jak długo nowy podajnik przepracuje bez przestoju.

FAQ — najczęstsze pytania o zabezpieczenie podajników ślimakowych

Czy HARDOX zawsze jest lepszy od stali zwykłej dla podajnika ślimakowego?

Nie. Dla materiałów nieagresywnych (zboża, pelety, trociny, pasza) HARDOX to przerost formy nad treścią — stal S355 pracuje w tych warunkach wiele lat bez zauważalnego zużycia. HARDOX ma sens tam, gdzie dominuje ścieranie twardymi cząstkami: piasek kwarcowy, żużel, popioły, kruszywo. Dobór na „wszelki wypadek twardszego materiału” niepotrzebnie podnosi koszt urządzenia.

Jak długo wytrzymuje napawana krawędź pióra z węglikiem wolframu?

Zależy od materiału transportowanego. W umiarkowanie abrazyjnych aplikacjach (popioły, kruszywo drobne) warstwa WC o grubości kilku milimetrów potrafi pracować 5+ lat. W ekstremalnie ściernych aplikacjach (żużel wielkopiecowy, kwarc gruboziarnisty) — 1–2 lata, co i tak jest wielokrotnie dłużej niż pióro z samej stali S355 wytrzymałoby w tych samych warunkach.

Czy mogę dokupić sam wał ślimakowy bez wymiany całego podajnika?

Tak. Wał ślimakowy (z piórami, łożyskowaniem i uszczelnieniami) to zwykle najszybciej zużywająca się część podajnika. Producenci tacy jak Kamarch dostarczają same wały ślimakowe — zarówno do własnych konstrukcji, jak i do urządzeń innych producentów (np. jako zamienniki do podajników WAM), pod warunkiem dostarczenia dokumentacji lub starego wału do odtworzenia geometrii.

Czy ceramika natryskowa nie odpryskuje przy ciałach obcych?

Odpryskuje — dlatego ceramika jest stosowana tam, gdzie ma pewność co do granulacji materiału i wcześniejszej filtracji ciał obcych (separator magnetyczny, sito). W „dzikim” strumieniu materiału z dużymi grudkami i przypadkowymi ciałami obcymi ceramika nie jest dobrym wyborem — tam lepiej sprawdza się HARDOX z napawaniem WC, które toleruje uderzenia znacznie lepiej.

Ile trwa projektowanie i wykonanie podajnika z niestandardowym zabezpieczeniem?

W zależności od stopnia nietypowości i dostępności materiałów — od kilku tygodni do kilku miesięcy. Podajniki z HARDOX-u i stali nierdzewnej są zwykle szybsze do wykonania (materiały dostępne z magazynu), projekty wymagające napawania plazmowego PTA albo specyficznych powłok ceramicznych potrzebują więcej czasu na przygotowanie i koordynację z poddostawcami.

Zabezpieczenie podajnika to decyzja projektowa, nie serwisowa

Najdroższe zużycie podajnika ślimakowego to takie, które wynika z niewłaściwego doboru na etapie projektu. Podajnik zaprojektowany z materiałem i powłoką dopasowanymi do realnego procesu pracuje latami bez przestoju — wyższy koszt początkowy zwraca się wielokrotnie przez oszczędności eksploatacyjne i brak awaryjnych przestojów linii produkcyjnej.

Kluczowe wnioski:

• Zacznij od rozpoznania mechanizmu zużycia — abrazja, erozja, korozja, temperatura czy ich kombinacja. Bez tego dobór materiału jest strzelaniem w ciemno.
• Materiał bazowy — S235/S355 dla nieagresywnych, HARDOX 400/500 dla ściernych kruszyw, stale specjalne (316L, 1.4828, ATEX) dla specyficznych środowisk.
• Powłoki nakładaj punktowo — krawędzie piór, newralgiczne fragmenty koryta. Całościowe pokrywanie rzadko ma sens ekonomiczny.
• Napawanie węglikami wolframu — najlepsza obrona dla krawędzi piór przy silnej abrazji. Ceramika Al₂O₃ — dla drobnoziarnistych pyłów, pod warunkiem filtracji ciał obcych.
• Pamiętaj o konstrukcji — kąt, prędkość, wypełnienie, sita i separatory przed wlotem. Często te decyzje dają większy efekt niż powłoka.
• Rzetelny producent doradzi — nie sprzedawaj sobie podajnika z katalogu. Konkretny proces wymaga konkretnego doboru, a ten zaczyna się od rozmowy o tym, co i w jakich warunkach ma być transportowane.

Jeśli aktualnie zużywa Ci się podajnik ślimakowy szybciej niż planowałeś albo projektujesz nową linię, w której transport materiału będzie krytycznym ogniwem — warto zacząć od audytu. Kamarch dobiera zabezpieczenie po rozpoznaniu procesu, a nie na podstawie domyślnych parametrów z katalogu. Kontakt: https://kamarch.com/kontakt/, tel. +48 788 094 231.
